DSC不同温升速度对玻璃化转变温度的影响

玻璃化转变温度（Tg）是高分子材料的关键参数，它描述了非晶态或半结晶聚合物中非晶区从玻璃态（硬脆）向高弹态（橡胶态）转变的临界温度。本文探讨了不同升温速率对聚合物玻璃化转变温度的影响，并利用南京汇诚仪器DSC-600S差示扫描量热仪进行了实验研究。

实验中，我们采用了南京汇诚仪器DSC-600S差示扫描量热仪，在10℃/min、20℃/min和30℃/min三种不同的升温速率下对样品进行了测试。为保证实验的严谨，我们取相同的样品10mg，同时样品表面尽量光滑且与坩埚底部接触良好。设置温度范围是室温~110℃，实验中通入100ml/min氮气保护。

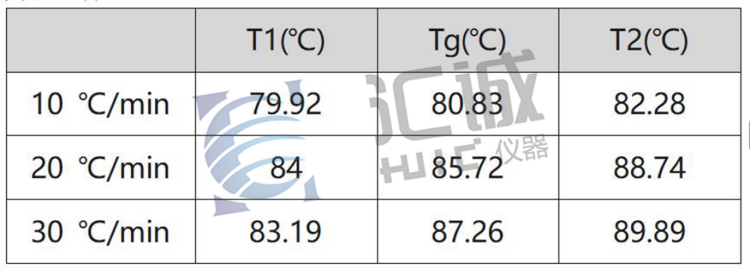

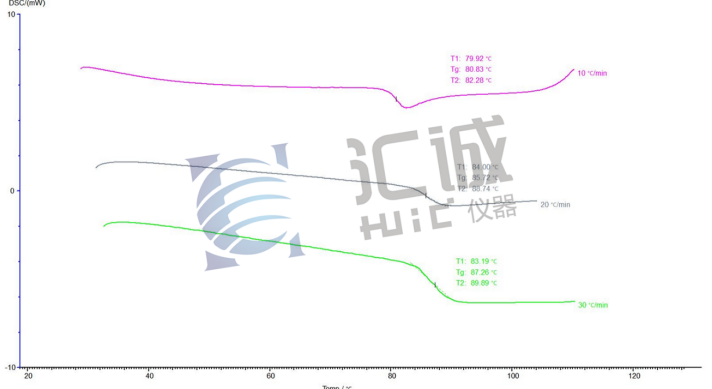

结果显示，随着升温速率的增加，测得的Tg值也随之升高。玻璃化转变是一个动力学过程，而不是一个在严格热力学平衡下发生的热力学相变。这意味着分子链段获得足够活动性以响应温度变化（即发生玻璃化转变）所需的时间，与实验的时间尺度（在这里由升温速率控制）密切相关。

高升温速率： 温度升高很快，分子链段没有足够的时间进行重排以适应新的温度。它们需要更高的温度才能获得足够的活动性，从而在 DSC 曲线上表现出热容的突变（即 Tg 发生）。因此，测得的 Tg 偏高。

低升温速率： 温度升高缓慢，分子链段有更充分的时间在较低的温度下进行重排和运动。因此，热容突变发生在较低的温度，测得的 Tg 偏低。

DSC 测得的玻璃化转变温度 Tg 不是一个固定不变的热力学常数，而是一个依赖于测量动力学条件（主要是升温速率）的值。综上所述，升温速率显著影响DSC测得的聚合物Tg值。理解这种关系对于准确解读数据至关重要，南京汇诚仪器DSC-600S为此提供了可靠的测量支持。
