差示扫描量热仪DSC-600C探究氧化诱导期的关键要点

氧化诱导期（OIT）是衡量聚合物材料热氧稳定性的关键指标，聚合物在贮存、加工和使用中易受光、热、氧等因素影响导致性能下降，而 OIT 通过加速老化实验，能直观反映材料抗氧剂消耗后开始快速氧化的时间，成为评价聚烯烃材料热稳定性的重要依据。汇诚仪器 DSC-600C 差示扫描量热仪依托精准的热分析技术，成为测量 OIT 的实用工具，能为材料性能评估提供可靠数据支撑。

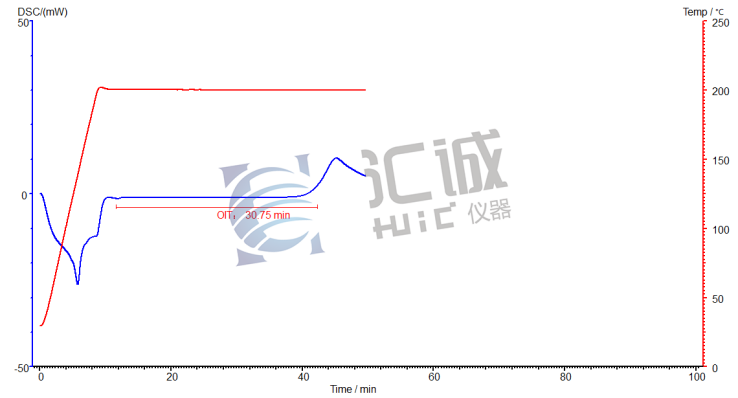

利用 DSC-600C 测量 OIT 需遵循 GB/T 19466.6-2009 标准，可实现等温与动态两种 OIT 测试，前者是惰性气氛升温至设定温度后切换氧气，从通氧到氧化放热的时间间隔；后者则是氧气氛围下升温至氧化放热的起始温度。测试时需将试样置于敞口铝坩埚，气体流速控制在 50±5ml/min，等温 OIT 测试前通氮气 5 分钟，以 20℃/min 速率升温，恒温后切换氧气直至检测到明显放热，全程可通过 DSC-600C 清晰捕捉热分析曲线变化，精准标定氧化起始点。

OIT 测试结果的准确性受多重因素影响，不同标准测试结果无可比性，材料加工历史、试样形态及与样品皿接触状态等均会产生干扰，而 DSC-600C 凭借精准的温度控制和纯净的气体氛围控制能力，能有效消除非材料因素的影响。同时测试需注意，试样温度越高 OIT 越短，升温速率越快动态 OIT 温度越高，DSC-600C 的智能化设计可灵活调整测试参数，适配不同材料的测试需求，还能通过切线分析法准确标定等温 OIT 点。

氧化诱导期测试的应用已从塑料行业延伸至覆铜板、光缆电缆等领域，可为配方筛选、材料寿命判断提供科学依据，指导生产选材与产品优化。汇诚仪器 DSC-600C差示扫描量热仪以稳定的性能、精准的检测能力，为各行业 OIT 测试提供了高效解决方案，助力企业快速评估材料热氧稳定性，推动材料研发与生产的提质升级，成为材料热性能检测中的实用利器。
