导热塑料主要以PP、ABS、PC、PA、PPA、PBT、LCP、PPS、PEI、PEEK等通用塑料或工程塑料为基材，添加高导热复合材料进行混复合、通过热传导改性而成的新型高性能塑料。

1.填充型导热塑料导热机理

A.导热塑料的导热性能取决于聚合物和导热填料的相互作用

B.填料种类不同其导热机理不同

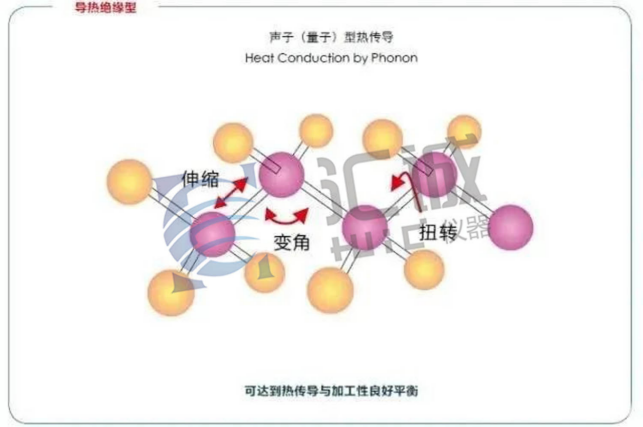

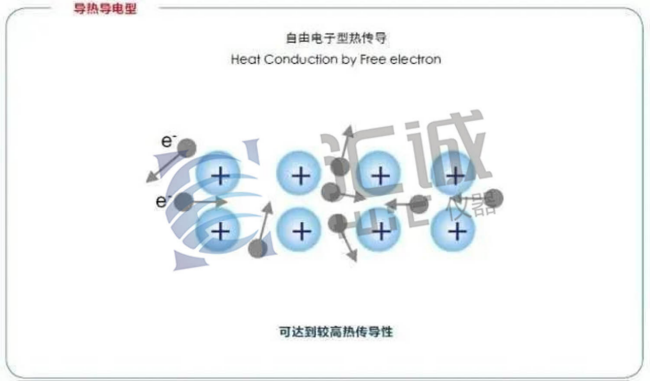

金属填料是靠电子运动进行导热；非金属填料主要依靠声子导热，其热能扩散速率主要取决于邻近原子或结合基团的振动。

C.导热填料对导热性能影响因素

①填料种类②填料形体和粒径③填料含量④填料表面处理方式

导热塑料导热机理

2.导热系数

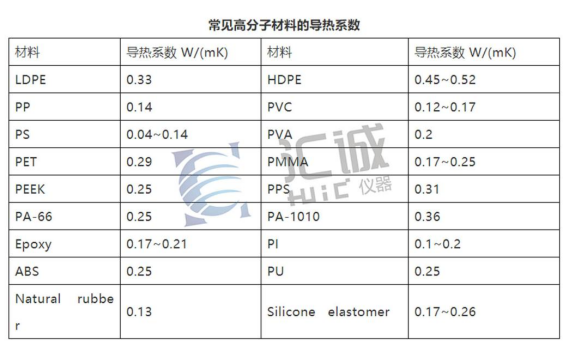

导热性能的好坏主要用导热系数（单位：W/m.k）来衡量。

未经改性普通塑料的热传导率或导热系数很低，一般为0.2-0.46W/(m.K)左右，而经过热传导改性的导热塑料可依据产品要求大大提高其热传导率或导热系数，一般为2-20W/(m.K)，某些特殊品级导热塑料的导热系数可达50W/(m.K)或更高，最高可达100W/(m.K)。通过热传导改性的塑料其导热系数是传统普通塑料的5-100倍甚至更高，这使得导热塑料的热传导率或导热系数可与某些金属媲美，如不锈钢[15W/m.K]和某些铸铝合金[50-100W/m.K]。

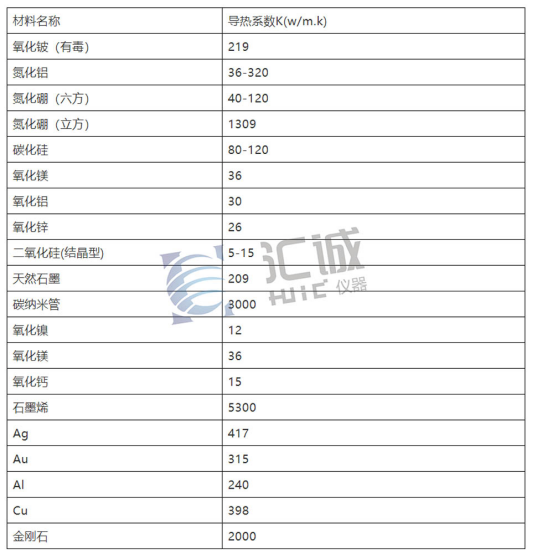

常用填料的导热系数

HCDR-S导热仪技术参数：

测试范围:0.001—300 W/(m*K)

测量样品温度范围:-20℃—200℃

探头直径：一号探头7.5mm；二号探头15mm；三号探头30mm

精度:±3%

重复性误差:≤3%

测量时间:5~160秒

电源:AC 220V

整机功率：﹤500w

样品温升﹤15℃

测试样品功率P： 一号探头功率0<P<1w；二号探头功率0<P<14w

样品规格：

一号探头所测单个样品（15*15*3.75mm）

二号探头所测单个样品 (30*30*7.5mm)

三号探头所测单个样品 (60*60*20mm)
