TGA热重分析云母垫片的热失重变化

云母垫片是工业密封绝缘领域常用的无机材料，长期在高温工况下使用。材料受热后出现的脱水、分解现象，会直接影响垫片的绝缘性能与使用寿命。通过热重试验评估云母垫片的热失重行为，可以确定其安全使用温度区间，为材料选型、工艺参数设计提供可靠的热性能数据支撑。

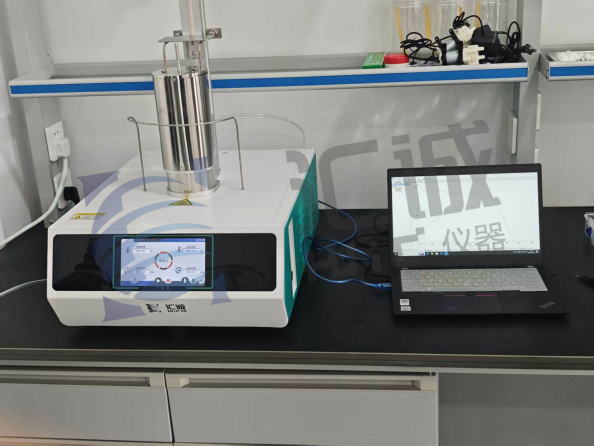

本次测试采用南京汇诚仪器仪表有限公司TGA-601S热重分析仪开展实验。云母垫片样品放置于氧化铝坩埚内，测试气氛为高纯氮气，避免样品发生氧化反应。实验温度区间设置为室温至800℃，升温速率控制10℃/min，全程记录样品质量随温度变化的数据，最终生成热失重曲线。

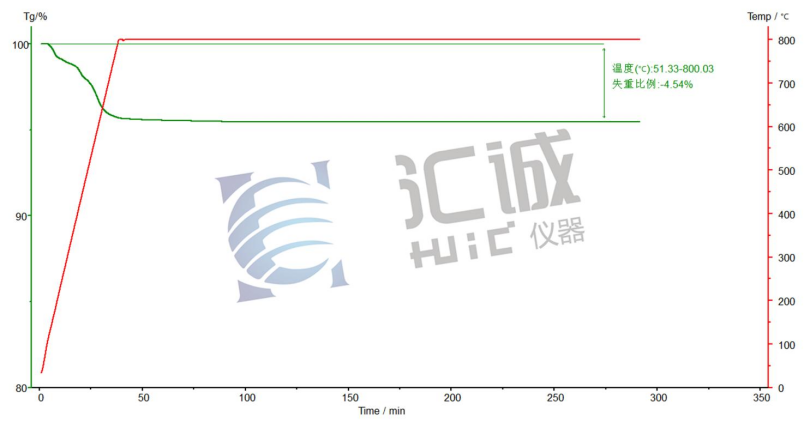

从测试曲线可以看出，样品仅发生一段轻微失重。在51.33℃-800.03℃区间内，云母垫片总失重比例为4.54%。该失重主要来源于云母晶格内部吸附水与结晶水的脱除。升温至800℃时样品主体质量基本保持稳定，没有出现大幅度分解失重，证明该云母样品具备优异的高温热稳定性能，在中高温环境下结构不易破坏。

热重分析是无机非金属材料耐热性能评价十分高效的检测手段。TGA-601S可以精准捕捉样品微小的质量变化，帮助科研人员判断无机填料、密封垫片等材料的耐热极限。后续可结合更多工况条件开展对比测试，进一步挖掘云母材料在新能源、高温密封等场景下的应用潜力，为新材料的研发与品质管控筑牢检测基础。
