国产DSC登上国际期刊：南航团队相变热管理研究新成果

近日，南京航空航天大学航天学院张镜洋教授团队在国际期刊《国际传热传质通讯》（International Communications in Heat and Mass Transfer，爱思唯尔 SCI）发表论文《基于正十五烷/膨胀石墨复合相变材料的间歇性大功率机载电子设备热管理性能研究》，研究全程使用南京汇诚仪器仪表有限公司自主研发的 DSC-600C 差示扫描量热仪，论文实验部分明确标注所用仪器为南京汇诚仪器的差示扫描量热仪DSC-600C。

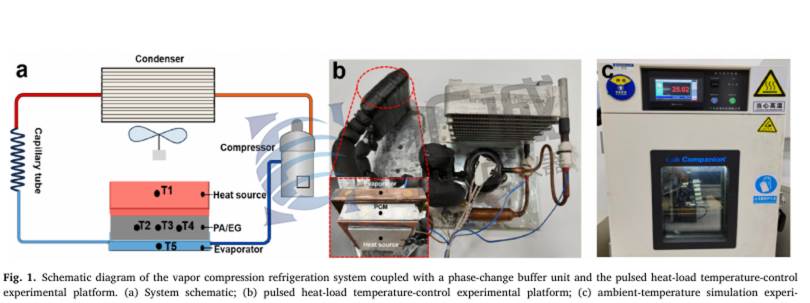

机载大功率电子设备常承受高峰值、短历时、周期性波动的脉冲热负载，按峰值设计制冷系统会增大体积与重量，按平均值设计又难以保证瞬态温控。团队提出将蒸汽压缩制冷系统与正十五烷/膨胀石墨（PA/EG）复合相变材料缓冲单元耦合的轻量化主动热管理方法：缓冲单元置于热源与蒸发器之间，高负载时吸收瞬态热量，低负载时由蒸发器恢复蓄热能力。

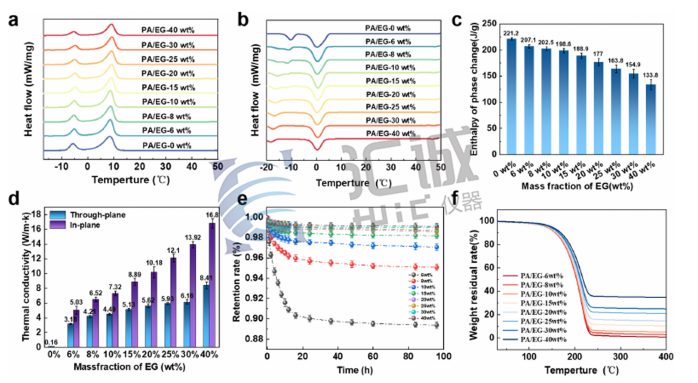

PA/EG 复合材料经真空浸渗与模压成型制备，多孔膨胀石墨骨架为 PA 提供吸附封装并形成连续导热通道。PA/EG-40 wt% 热导率达 16.8 W/(m·K)，较纯 PA 提高约 105 倍；综合考虑导热、潜热保持与形状稳定性，团队选定 PA/EG-10 wt%-0.9 g/cm³ 配比，200 次熔化/凝固循环后温度响应依然稳定。在 60 W 制冷量、150 W/15 W 脉冲热负载条件下，耦合单元将峰值热源温度从 45.3℃ 降至 29.5℃。

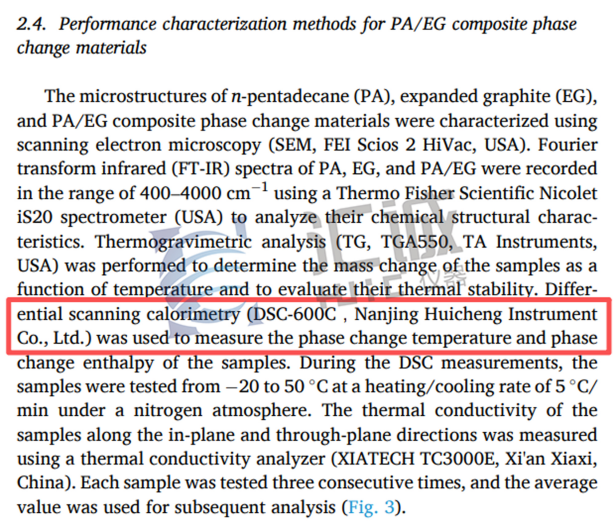

论文 2.4 节性能表征方法中明确写道：差示扫描量热法（DSC-600C，南京汇诚仪器仪表有限公司）用于测量样品的相变温度和相变焓，测试条件为氮气气氛、-20~50℃、升降温速率 5℃/min。

DSC-600C 差示扫描量热仪是南京汇诚自主研发的热分析仪器，操作简便、温控精准、重复性好，广泛用于相变温度、相变焓、比热容等测试。此次南航团队将其用于全部相变性能测试并写入国际期刊论文，正是对仪器性能的一次实际验证。
