PE聚乙烯作为通用高分子材料，广泛用于塑料改性薄膜及注塑制品领域。材料的热稳定性能直接决定加工窗口与使用温度上限，通过热失重测试，可获取材料分解起始温度、热分解区间等关键参数，为PE的加工工艺优化、耐热改性以及产品失效分析提供可靠实验依据。

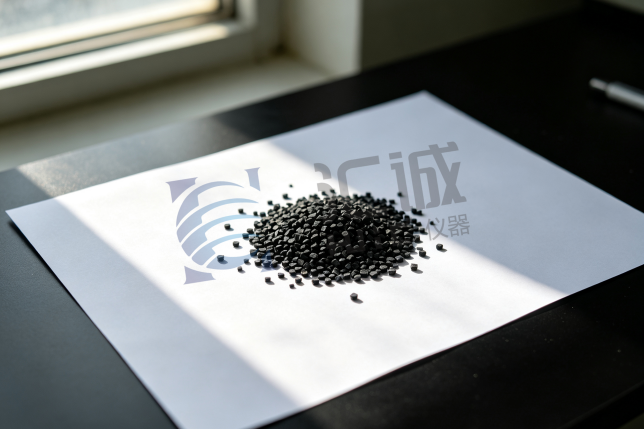

本次测试采用南京汇诚仪器TGA-601S热重分析仪开展实验。测试样品为黑色颗粒状PE原料，将样品置于氧化铝坩埚内，氮气作为保护气体，隔绝氧气避免样品氧化干扰测试结果。实验温度区间设定室温至600℃，升温速率控制10℃/min，完整记录样品质量随温度变化的全过程，得到热重TG曲线。

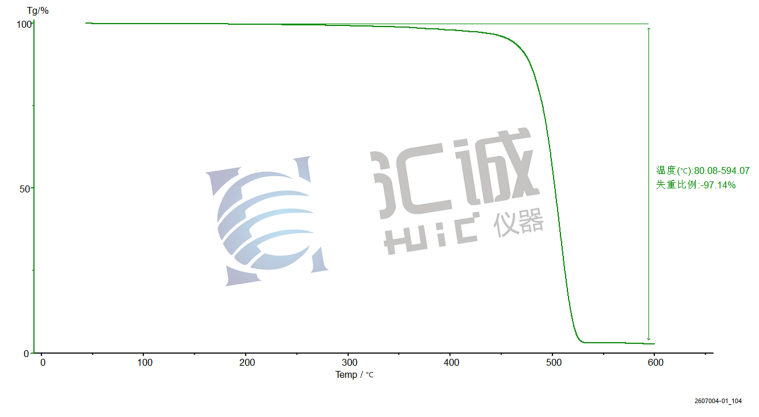

从热重图谱可以看出，样品在400℃之前质量基本保持稳定，未见明显失重，说明该PE材料在此温度范围内热稳定性良好。样品主要热分解区间集中在400-594℃区间，在此阶段发生剧烈热裂解，绝大部分基体发生分解挥发，总失重比例达到97.14%，高温结束后残留残渣极少，符合聚乙烯高分子碳氢结构几乎完全热分解的特征，能够清晰反映该牌号PE的热耐受能力。

热重分析是高分子材料研发质控不可或缺的表征手段。TGA-601S可精准捕捉材料受热过程的质量变化，为各类高分子的配方开发、工艺调试提供数据支撑。伴随高分子行业不断发展，热分析技术将持续赋能新材料迭代，帮助科研与生产人员快速评估材料热学性能，助力材料品质提升。
