石墨烯凭借超薄、韧性强、结构致密的特性，加之氧化 - 还原法制备带来的低成本、可规模化生产优势，在多个领域得到广泛应用。氧化石墨烯作为石墨烯的重要衍生物，通过在石墨烯片层引入活性含氧基团实现修饰，不仅拥有丰富的反应位点，还与溶剂、聚合物具备良好的相容性，为有机与无机复合材料的研发提供了广阔空间。

热稳定性是氧化石墨烯的核心性能指标之一，其含有的大量含氧基团在温度升高时易发生分解，因此精准表征热稳定性对材料应用至关重要。汇诚仪器的热重分析仪 TGA-601S，凭借稳定的性能和精准的检测能力，成为氧化石墨烯热重分析的理想设备，为相关研究提供了可靠的技术支持。

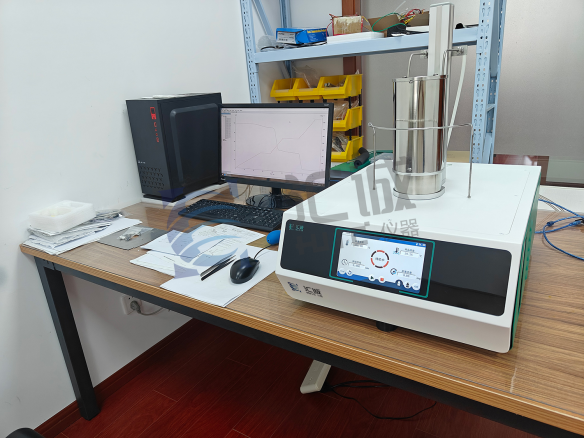

进行氧化石墨烯热重分析时，需先将粉末样品通过 100~300 目筛网筛选，称取 5~10mg 过筛样品放入坩埚并压实，确保样品量不超过坩埚容积的二分之一。实验中通入纯度 99.999% 的氮气作为保护气，气体流速控制在 20ml/min，随后将坩埚置于 TGA-601S 的样品室中启动测试。升温程序分为两阶段：室温至 300℃阶段以 2℃/min 速率升温，避免升温过快导致样品溢出影响数据准确性；300℃至 1000℃阶段将速率提升至 10℃/min，在保证数据可靠性的同时缩短实验周期。

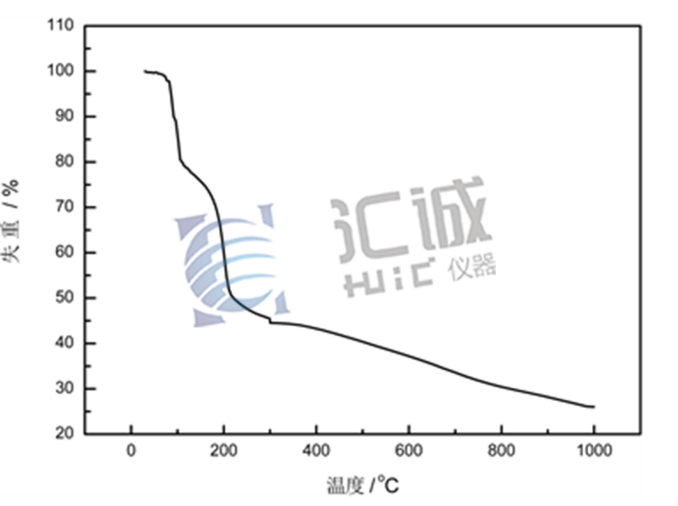

借助汇诚 TGA-601S 获取的热重图谱，可清晰呈现氧化石墨烯在不同温度区间的分解特性，为材料性能评估提供量化依据。南京汇诚仪器仪表有限公司始终以精准检测为核心，TGA-601S 将持续为氧化石墨烯及各类材料的热性能研究保驾护航。
