汇诚仪器DSC测试丙烯酸树脂玻璃化温度Tg与进口仪器对比

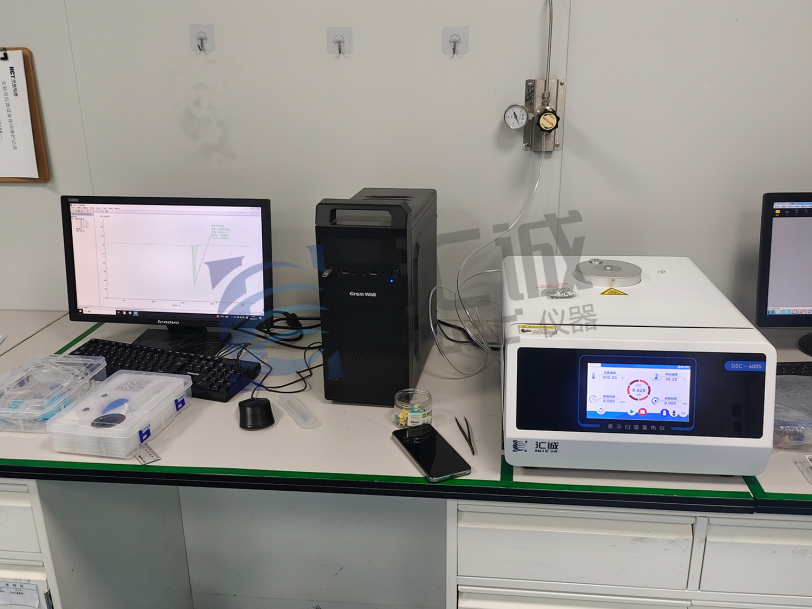

为验证国产差示扫描量热仪的测试性能，本次实验选用同一批次丙烯酸固体树脂，以南京汇诚仪器的DSC-600S与进口品牌TA Instruments的DSC 250为测试仪器作对比，本实验采用相同样品、相同实验条件进行对比测试，旨在分析两类仪器的测试精度与数据可靠性。

实验采用统一温度程序：25℃升温至 160℃并恒温 5min，降温至 50℃恒温 5min 后再次升温至 160℃，升温速率设定为 20℃/min，测试温度范围覆盖 25-160℃。

测试结果显示，汇诚 DSC-600S 的测试图谱清晰呈现了树脂玻璃化转变过程中的热流变化，标记出三个关键温度值：106.45℃（起始温度）、109.09℃（中点温度）和 113.08℃（终点温度），图谱纵轴为原始热流值（DSC/(mW)），横轴为温度（0-160℃），清晰显示了树脂在玻璃化转变过程中的热流变化。

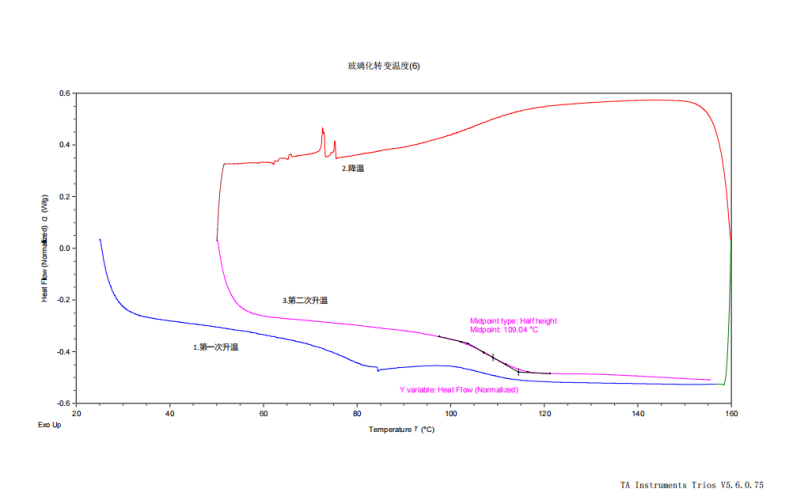

TA仪器测试图谱明确记录了完整实验过程，并通过“半高法（Half height）”计算玻璃化转变的中点温度为109.04℃。图谱纵轴为归一化热流，横轴为温度（20-160℃），标注“Exo Up”（放热向上），符合TA仪器标准数据呈现方式。

两类仪器测试的核心Tg中点温度对比：

- 国产DSC仪器：109.09℃

- TA仪器：109.04℃

- 偏差：0.05℃

两者核心中点温度偏差仅为 0.05℃，远小于一般DSC测试中±1℃的允许误差范围，说明在玻璃化转变核心特征温度的捕捉上，国产仪器与TA仪器具有良好的一致性。

此次对比实验充分证明，汇诚 DSC-600S 在丙烯酸固体树脂 Tg 测试中表现优异，与 TA 仪器的核心数据高度吻合，彰显了国产仪器可靠的测试性能。未来随着多批次样品、多升温速率等拓展测试的推进，汇诚仪器将持续验证产品的长期稳定性与重复性，为材料检测领域提供更具性价比的国产解决方案。
