环氧树脂，样品为固态，利用差示扫描量热仪DSC-600S对其进行玻璃化实验测试时，通常采用升降升的方法，目的是利用第一次升温加热消除样品的热历史，从而更精准地得到DSC的实验结果。

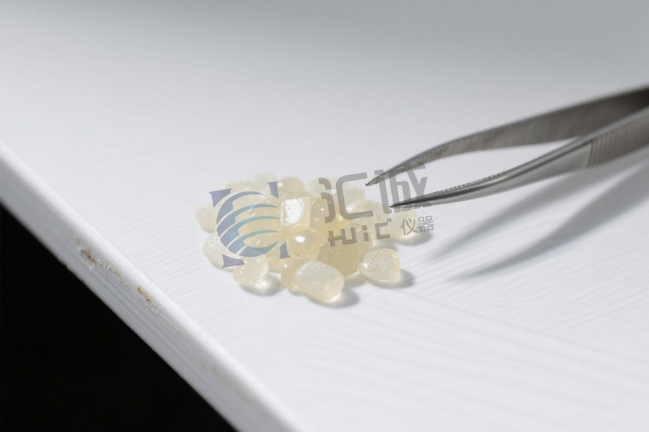

汇诚仪器的差示扫描量热仪DSC-600S专为材料热性能分析设计，能精准控制温度变化，在各类材料的热转变研究中表现稳定，尤其适用于玻璃化转变等精细热分析场景。取适量环氧树脂样品，放入铝坩埚中，另取一只空坩埚做对照组，升温速率设置为10℃/min，升温范围设置为室温~180℃的升降升循环，实验过程中通氮气保护。

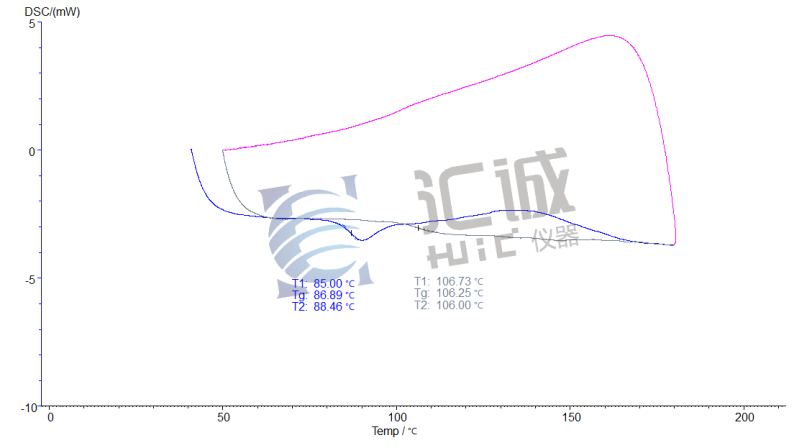

从DSC的结果可以看到蓝色曲线为第一次升温曲线，灰色曲线为第二次升温曲线，在此实验中我们以第二次升温的结果为准，得出改环氧树脂的玻璃化转变温度为106.25℃。

此次实验中，汇诚仪器的差示扫描量热仪DSC-600S凭借精准控温和稳定检测性能，清晰捕捉到环氧树脂玻璃化转变，为优化实验条件提供了可靠支撑。未来，这款仪器有望在更多材料热分析中发力，助力科研人员高效探索材料特性，为新材料研发添能。
