镍铜合金凭借优异耐腐蚀性、高温强度和可加工性，在海洋工程、化工及航空航天领域应用广泛。合金熔点是决定其加工工艺和使用温度的关键参数，南京汇诚仪器仪表有限公司的差示扫描量热仪 DSC-1550 可通过精确测量相变热流变化，为镍铜合金熔点提供可靠数据。

DSC的核心原理是测量样品与惰性参比物在程序控温过程中的热流差。当镍铜合金升温至熔点时，晶体结构破坏（固→液相变）需吸收热量，在DSC曲线上形成吸热峰。熔点的确定通常采用：

外推起始温度（Onset Temperature）：吸热峰前沿切线与基线的交点，最接近热力学平衡熔点；

峰起始温度：曲线明显偏离基线的温度点；

峰顶温度：吸热峰的最低点，反映最快熔化速率。

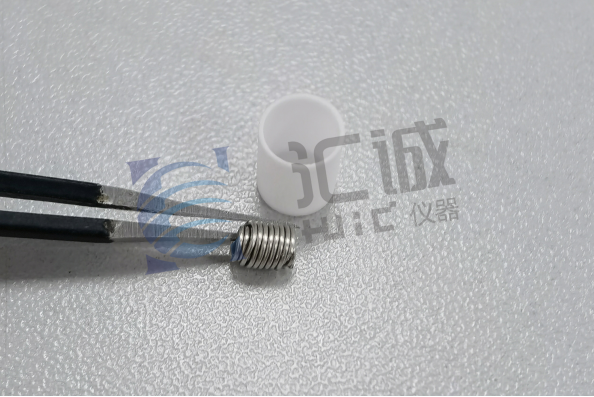

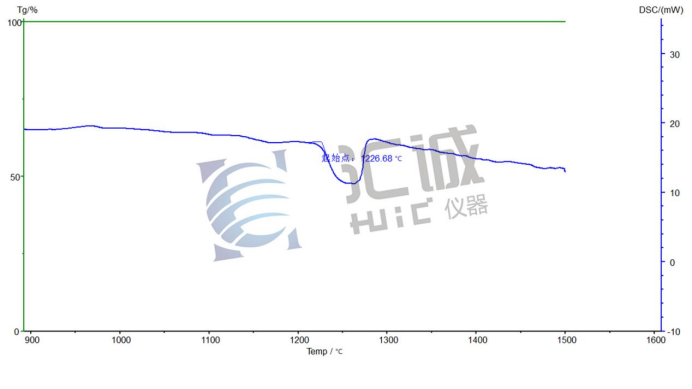

实验中，取适量镍铜合金，放入耐高温的陶瓷坩埚中，参比坩埚保持同材质和密封条件，实验全程在高纯氮气气氛下操作。温度设置为室温~1500℃，升温速率为20℃/min。开始实验，DSC-1550将自动记录热流-温度曲线，以吸热峰外推起始温度为熔点，此温度最接近热力学平衡熔点。

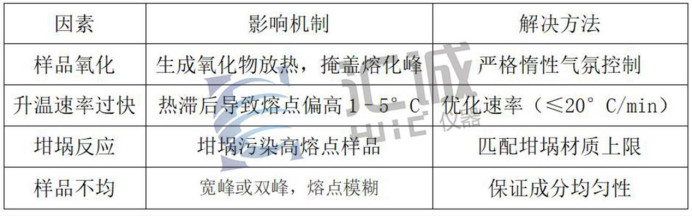

实验发现，高镍合金熔点超 1430°C 时，DSC 峰形变宽，反映固溶体熔化区间增大。影响误差因素有样品氧化、升温过快等，需严格控制。

综上所述，汇诚仪器的差示扫描量热仪DSC-1550精确测定镍铜合金熔点，为合金研发等提供支撑。未来，汇诚仪器将持续创新，助力更多材料热性能研究迈向新高度 。
