聚酯由碳氢氧元素构成，是当下应用十分广泛的高分子原料，常应用于纤维、包装薄膜、注塑构件等诸多领域。熔融、结晶特性直接决定聚酯加工温度、成型工艺以及成品结构稳定性。通过差示扫描量热检测捕捉材料相变时的热量变化，可以剖析晶体结构变化规律，为聚酯改性、生产工艺调试提供真实可靠的试验依据。

本次热检测选用汇诚仪器的DSC-600S差示扫描量热仪，首先将样品放置于铝坩埚内部，测试全程通入氮气环境规避样品高温氧化。设定升降温速率20℃/min，试验按照标准流程进行升降升实验：先从室温升温至350℃，恒温三分钟后降温至40℃等待样品结晶，最后再次升温至350℃，完整采集熔融-冷却结晶-二次熔融全过程的热流曲线。

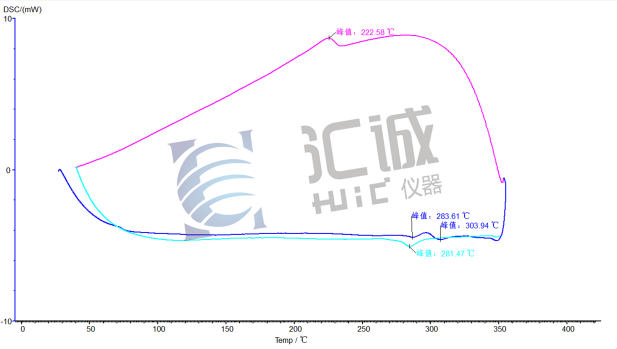

结合DSC图谱数据能够解析聚酯相变行为。首次升温曲线出现两处熔融吸热峰，峰值温度为283.61℃与303.94℃，出现双峰是聚酯晶体熔融-重结晶现象；降温阶段在222.58℃产生明显的结晶放热峰；二次升温后熔融峰值回落至281.47℃。温度的变化代表初次加热后晶粒结构重组，晶体规整度发生改变。

高分子材料的微观晶体结构很难直接肉眼观测，热分析便成为解析相变行为的重要手段。DSC-600S可精准捕捉高分子微弱的热量信号，适配各类橡塑材料热性能检测。后续热分析设备也会持续精进检测精度，助力高分子行业开展基础研发，为新材料工艺优化筑牢检测根基。
