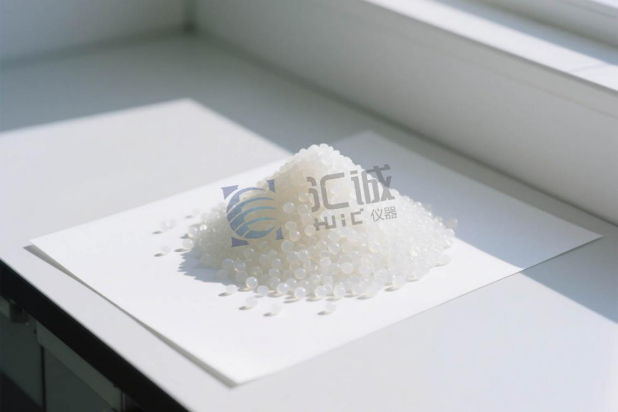

丙烯酸固体树脂作为无定形高分子材料，热性能核心体现在玻璃化转变温度（Tg）上，其分子链运动状态随温度变化的特性，直接决定材料应用场景。

差示扫描量热仪（DSC）对丙烯酸固体树脂进行测试，在特定温度程序下获取其热流变化信息，明确树脂的玻璃化转变温度（Tg），分析其热学行为特征，为该树脂的加工工艺优化及应用环境选择提供热学数据支持。

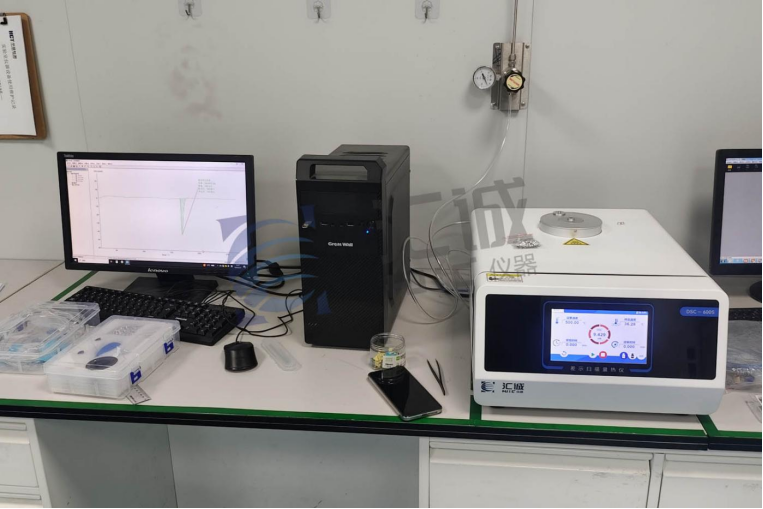

取5mg的丙烯酸固体树脂颗粒进行实验，放置在铝坩埚内，以空白坩埚为参比。设置实验条件，25℃起始，以 20℃/min 升温至 200℃并恒温 5 分钟，再以 20℃/min 降温至 100℃恒温 5 分钟，最后以 20℃/min 升温至 200℃。通入高纯氮气保护，启动仪器，DSC-600S将自动记录数据并生成DSC曲线。

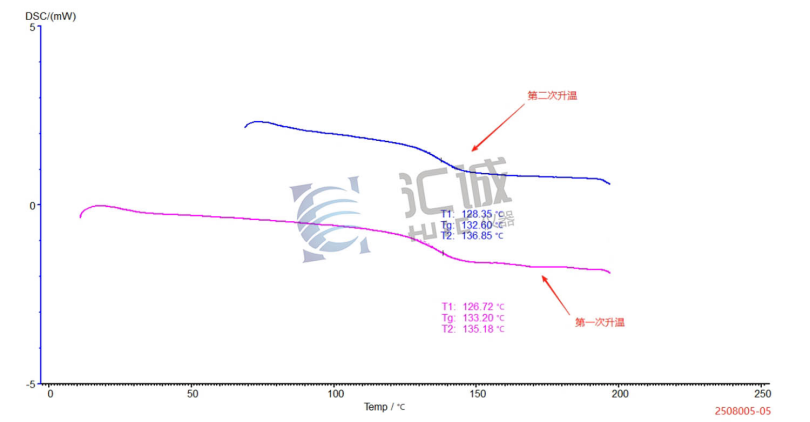

通过汇诚仪器差示扫描量热仪DSC-600S的测试，实验获取清晰热流变化曲线。第一次升温时，90-110℃区间基线虽有阶跃，但受热历史影响特征模糊；降温及恒温阶段无明显吸放热峰，基线趋稳以消除热历史；第二次升温时，Tg 区间基线阶跃显著，经分析，转变起始温度 128.35℃、中点温度 132.60℃、终止温度 136.85℃。

综上所述，本次丙烯酸固体树脂热分析实验，凭借南京汇诚仪器 DSC-600S 的精准检测，成功获取可靠 Tg 数据，为树脂应用提供关键支撑。汇诚仪器深耕热分析领域，将持续以专业仪器助力材料热性能研究，赋能科研与产业发展。
