HCDR-S 测试保温材料导热系数

在建筑、工业和低温工程等领域，保温材料扮演着至关重要的角色。它们通过有效减少热量传递，帮助实现节能减排，提高能源利用效率。而衡量保温材料性能的关键指标之一，便是导热系数。今天，我们将深入探讨保温材料的类型、性能以及未来发展趋势，并重点介绍汇诚仪器 HCDR-S 导热系数测试仪如何在这一领域发挥重要作用。

保温材料种类繁多，根据材质主要可分为四大类：

· 有机保温材料：如聚苯乙烯泡沫 (EPS/XPS)、聚氨酯 (PUR) 等，具有质轻、易加工等优点，但需要添加阻燃剂以满足防火要求。

· 无机材料：如岩棉、气凝胶等，具有出色的耐高温性能，其中气凝胶的导热系数极低，是极佳的隔热材料。

· 金属反射材料：如铝箔复合层，利用高反射率有效阻隔辐射热，常用于管道保温。

· 复合型材料：如真空绝热板 (VIP)，通过真空抑制对流，实现极低的导热系数。

HCDR-S 是利用瞬态平面热源技术（TPS）开发的导热系数测试仪,可用于各种不同类型材料的热传导性能的测试。瞬态平面热源法是研究热传导性能中精确、方便、快速的一种方法。它是一种新技术，在研究材料时能够快速准确的测 量热导率。

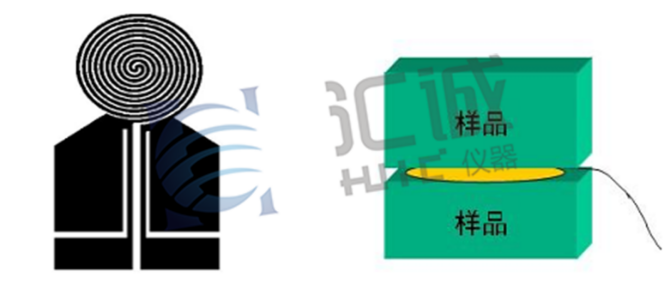

利用汇诚仪器的导热系数测试仪HCDR-S对某保温材料进行测试。首先，实验条件：室温28℃下，取两个样品(样品规格30*30*7.5)，样品表面光滑的面将探头夹住，放在样品台上。时间参数设置为160s(导热系数小于0.2)，功率参数为0.04w左右，基准参数在0.02~0.03范围内，根据温升来改变探头功率的值，让温升在10℃到15摄氏度之间，测试时间160秒，得到五组数据。

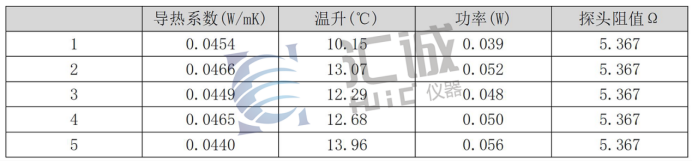

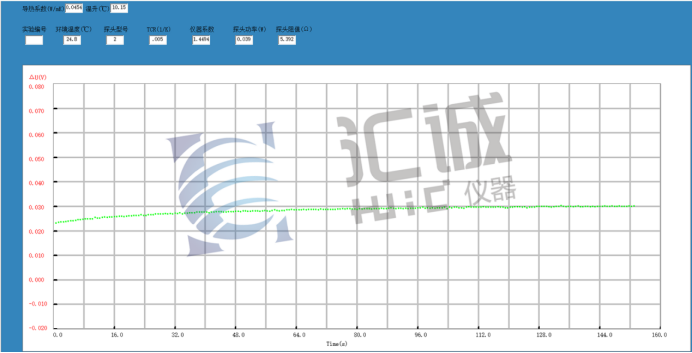

通过本次实验得出下列结果

对五个导热系数进行处理，去除最大值和最小值，剩下三个值取平均得出0.0456(W/mK)，我们认为该样品导热系数为0.0456(W/mK)。

我们使用 HCDR-S 导热系数测试仪对一种常见的保温材料进行了测试。实验条件为室温 28℃，样品规格为 30mm x 30mm x 7.5mm，测试时间160秒。通过精确的参数设置和多次测量，我们得到了该材料的导热系数为 0.0456 W/(m·K)，符合保温材料的性能要求，验证了 HCDR-S 的卓越性能。
